Sismographe
De Wikidebrouillard.
(→'''De manière simple''') |
(→'''De manière simple''') |
||
| Ligne 49 : | Ligne 49 : | ||
==='''De manière simple'''=== | ==='''De manière simple'''=== | ||

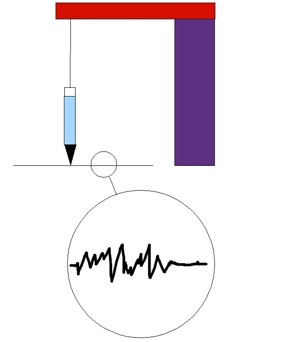

| - | [[Image:Sismo.jpeg]] | + | [[Image:Sismo.jpeg]] Le sismographe est réalisé avec un crayon pendu au support à l'aide d'un fil.Pour que les réactions de ce pendule soient observables, il faut qu'il y ai une surface de contact la plus faible possible entre la pointe du crayon et la feuille (sismogramme) qui défile à vitesse constante.Le sismogramme est alors une repésentation des mouvement du sol en deux dimensions, c'est a dire dans le plan du support sur lequel est positioné l'appareil. |
| + | Le crayon ayant été alourdi par des petites masses, il ne peut pas bouger et est directement soumis à l'attraction terrestre tandis que le support, fixé sur la table, accompagne les mouvements de celle-ci. | ||
=== '''Questions sans réponses''' === | === '''Questions sans réponses''' === | ||
Version du 29 mai 2008 à 09:55
Sommaire |
Présentation de l'expérience
Présenter l'expérience sous forme de défi, d'énigme, de questionnements ou autres.
Matériel
1 paire de ciseaux
Du scotche
Un crayon avec sa gomme
2 trombones
des boulon
du fil
- Une boite à chaussure
- De la pâte à modeler
- Une boite de conserve
L'expérience
En vidéo
Ici on rentre le lien vers la vidéo : <videoflash type="dailymotion">codedailymotion</videoflash>
Il suffit de retirer les mots "<nowiki></nowiki>"
et de mettre à la place de "codedailymotion" le code qui se trouve dans le lien que donne dailymotion
(Explications détaillées dans la page Insérer_une_vidéo_dans_une_page)
La manipulation
Je décris l'expérience
1-Découper délicatement une entaille dans le couvercle de la boîte à chaussures prés d'un des bords, vers le centre.
2-Placer dans la boîte dressée sur un des côtés et installe la boite de conserve à l'intérieur de la boite pou la maintenir en équilibre.
3-Fixer le couvercle à la boite pour former un "L" inversé en la collant avec la bande adhésive.
4-Fixer solidement les boulons à la pointe du crayon à l'aide de la pâte à modeler.
5-Déplier une extrémité d'un des trombones et l'enfoncer précautionneusement dans la gomme du crayon.Attacher le fil à l'autre extrémité pliée du trombone.Attacher le
second trombone à l'extrémité libre du fil.
6-Enrouler ce fil autour du trombone, comme on ferait de la ficelle d'un cerf-volant autour d'un bâton.Glisser le trombone dans la fente du couvercle de la boîte et
ajuster la hauteur du fil pour que la pointe du crayon touche la table.
Que voit-on ?
Les points importants à observer !!!
Explications
De manière simple
Le sismographe est réalisé avec un crayon pendu au support à l'aide d'un fil.Pour que les réactions de ce pendule soient observables, il faut qu'il y ai une surface de contact la plus faible possible entre la pointe du crayon et la feuille (sismogramme) qui défile à vitesse constante.Le sismogramme est alors une repésentation des mouvement du sol en deux dimensions, c'est a dire dans le plan du support sur lequel est positioné l'appareil.
Le crayon ayant été alourdi par des petites masses, il ne peut pas bouger et est directement soumis à l'attraction terrestre tandis que le support, fixé sur la table, accompagne les mouvements de celle-ci.
Questions sans réponses
Ici je mets les questions soulevées par l'expérience, qui n'ont pas trouvées de réponses !!
Allons plus loin dans l'explication
Développons les concepts scientifiques associés.
Ne pas hésiter à faire des liens avec l'encyclopédie :Wikipédia
Liens avec d'autres expériences
Expériences sur le Wikidébrouillard
Autres expériences
Liens internet.
Pourquoi ne pas créer la fiche expérience !
Applications : liens avec le quotidien
C'est de la culture, ça aide à comprendre le monde !!
